Rotary Vane Pump

>
제품소개
>
Rotary Vane Pump
>
W2V05

W2V05

W2V Series중 가장 작은 모델로 컴팩트한 사이즈에 우수한 진공도와 안정적 내구성을 자랑합니다.
소음과 진동수준이 타사펌프 대비 매우 낮습니다.
Leak Detector 등 저소음이 필요한 연구장비 및 실험장비에 적합합니다. 간단한 구조로 사용이 편리하며 유지보수가 쉽습니다.

펌핑속도	50L/min
도달진공	≤ 3X10^-3 Torr
최대출력	0.12kW(0.16hp)

Specifications

Pumping Speed	50ℓ/min
Ultimate Pressure	Gas Ballast Open	5X10 ^-2 Torr ( 6.7 Pa )
Ultimate Pressure	Gas Ballast Closed	≤3X10 ^-3 Torr ( 4.0 X 10 ^-1 Pa)
Power Input	Standard	220VAC 1Ф 50/60Hz
	Option I	110VAC 1Ф 50/60Hz
	Option II	Customer’s Request (Voltage, Frequency)
Full load Power	0.12kW(0.16hp)
Motor Speed	1,700 rpm
Inlet	Standard	NW16
	Option I	NW25 + Hose Nipple : Ф12, Ф16, Ф26 OD for NW25
	Option II	NW25 + PT Nipple :1/4″, 3/8″, 1/2″, 3/4″, 1″ for NW25
	Option III	User Requested Type
Weight	14.2kg
Oil Capacity	200cc (0.2ℓ)
Ambient Operation Temp.	7~40°C / 45~104°F
Overall Dimension(mm)	120x373.5x200 (unit : mm)

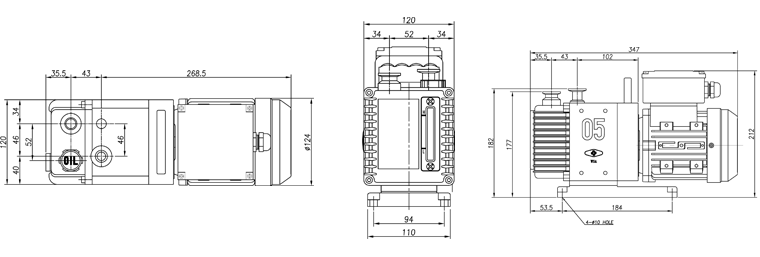

Dimensions

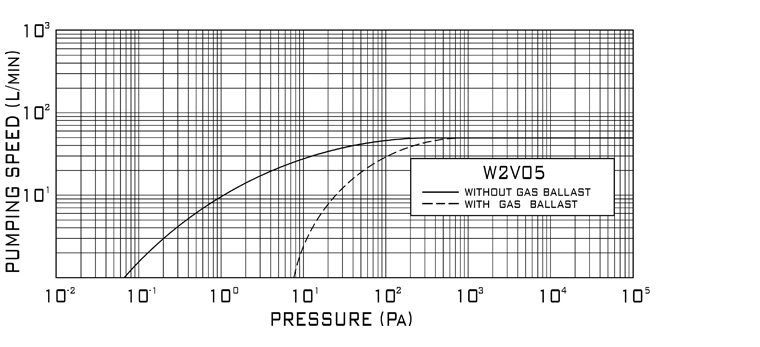

Pumping Curve

적용 악세사리

흡입구 배기구

흡/배기구 NW16을 NW25로 교체 후 필터류 사용가능.

Inlet Filter

WMT-250 -Filters

Fittings

Clamp&Centering - NBR/NW16, NBR/NW25

Hose Nipple -NФ12, Ф16, Ф26 OD

PT Nipple -1/4″, 3/8″, 1/2″, 3/4″, 1″ for NW25

Vacuum Hose -Bellows (NW16, NW25)

흡/배기구 NW16을 NW25로 교체 후 필터류 사용가능.

Outlet Filters

WOF-150(PC) -Filters

WOF-150(Metal) -Filters

WOF-200(Metal) -Filters

Fittings

Clamp&Centering -NBR/NW16, NBR/NW25

Hose Nipple -NФ12, Ф16, Ф26 OD

PT Nipple -1/4″, 3/8″, 1/2″, 3/4″, 1″ for NW25

Vacuum Hose -Bellows(NW16, NW25)
